Theo thống kê, 70% hư hỏng do sét gây ra đều từ sét lan truyền theo đường cấp nguồn và trên đường tín hiệu. Do đó, để hạn chế thiệt hại do sét lan truyền OBO, LPI, Kumwell cần phải phối hợp sử dụng hệ thống cắt sét và cắt lọc sét.

Các thiết bị cắt sét và cắt lọc sét phải được lắp đặt trên tất cả các đường nguồn cung cấp điện tại mạng điện cần bảo vệ. Thiết bị cắt sét được sử dụng nhằm mục đích cắt phần lớn năng lượng sét lan truyền xuống đất và cắt giảm biên độ xung sét. Thiết bị lọc sét được sử dụng nhằm mục đích tiếp tục cắt giảm biên độ xung sét, đồng thời giảm tốc độ biến thiên dòng và áp của sét.

a) Chống sét lan truyền theo đường cấp nguồn OBO, LPI, Kumwell

+ Thiết bị cắt sét OBO, LPI, Kumwell

- OBO, LPI, Kumwell Thiết bị cắt sét được lắp đặt song song với hệ thống thiết bị cần bảo vệ.

- OBO, LPI, Kumwell Đáp ứng các tiêu chuẩn ngành chống sét nói riêng và ngành điện nói chung.

- OBO, LPI, Kumwell Sử dụng công nghệ tiên tiến nhất hiện nay, cho phép chịu được cường độ dòng sét lớn, thời gian tác động nhanh, điện áp dư (điện áp thông qua) thấp, làm việc liên tục trên lưới, không bị cô lập ra khỏi mạng khi xuất hiện quá áp tạm thời như công nghệ MOV truyền thống.

- OBO, LPI, Kumwell Có khả năng cắt dòng xung sét cao

- OBO, LPI, Kumwell Có khả năng cắt đa xung.

- OBO, LPI, Kumwell Có khả năng phân biệt xung sét và quá áp của điện lưới theo nguyên tắc tần số, thích hợp với mạng điện khu vực Đông Nam Á có chất lượng ổn định điện áp kém do khả năng phân biệt được quá áp bất thường trên đường dây và quá áp do xung sét.

- OBO, LPI, Kumwell Hệ thống đèn LED cảnh báo, tiếp điểm phụ (remote contact) cho phép theo dõi, giám sát tình trạng làm việc của thiết bị.

- OBO, LPI, Kumwell Điều kiện lắp đặt, vận hành đơn giản hơn.

- OBO, LPI, Kumwell Có kích thước gọn nhỏ gọn và vỏ bằng kim loại bọc kín an toàn cho người và các thiết bị.

+ Thiết bị cắt lọc sét OBO, LPI, Kumwell

- Được lắp đặt nối tiếp với hệ thống thiết bị cần bảo vệ.

- Thiết bị được chế tạo gồm 3 tầng bảo vệ: Căt sét + Lọc sét + Cắt sét

--- Tầng cắt sét sơ cấp: triệt tiêu năng lượng xung sét xuống đất và trung tính qua mạch pha-trung tính (L-N) và mạch trung tính-đất (N-E)

--- Tầng lọc: sử dụng mạch lọc thông thấp L-C để lọc sét, lọc xung nhiễu ảnh hưởng lên đường dây cấp nguồn

--- Tầng cắt sét thứ cấp: bảo vệ thứ cấp mạch pha-trung tính (L-N) để lọc nốt các xung điện áp còn lại sau khi qua 02 lớp bảo vệ đầu tiên nhằm cung cấp nguồn điện ngõ ra an toàn cho tải

- Điện áp dư thấp

- Có tất cả các ưu điểm của thiết bị cắt sét OBO, LPI, Kumwell

- Lọc và làm suy giảm nhiễu, đảm bảo triệt hoàn toàn các xung đột biến. Làm giảm tốc độ biến thiên điện áp (dv/dt) và tốc độ biến thiên dòng điện (di/dt) của dòng sét.

b) Chống sét lan truyền trên đường tín hiệu OBO, LPI, Kumwell

OBO, LPI, Kumwell Thiết bị chống sét lan truyền trên đường tín hiệu thường tập trung bảo vệ các thiết bị mạng LAN, cổng truyền, cáp tín hiệu, cáp điều khiển…

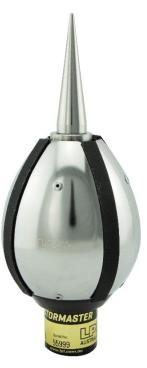

Nguyên lý hoạt động của kim thu sét Stormaster ESE Sử dụng điện trường tự nhiên xuất hiện giữa kim thu sét và đám mây mang điện tích để tạo ra một dòng ion phóng ngược chiều với tia sét vào thời điểm thích hợp. Phương pháp này tạo sự an toàn và hiệu quả để điều khiển thu năng lượng sét vào một điểm thích hợp. Khi điện trường tập trung xung quanh kim thu sét Stomaster ESE đến gần khu vực được bảo vệ thì mức điện thế của nó sẽ tăng rất nhanh, điều này làm sinh ra một dòng ion phóng ngược từ kim thu sét lên. Sự xuất hiện sớm của dòng ion tạo thành đường dẫn năng lượng sét vào vị trí thích hợp và khả năng bảo vệ khu vực chống sét sẽ tốt hơn so với loại kim thu sét thông thường. Với việc tạo ra tia tiên đạo hướng lên từ đỉnh kim sớm hơn các điểm khác, kim thu Stormaster ESE trở thành điểm được ưu tiên cho việc thu hút sét trong khu vực được bảo vệ

Dòng sản phẩm Stormaster ESE LPI đưa ra 4 loại sản phẩm kim thu sét phát tia tiên đạo sớm.

1/ STORMASTER ESE 15-SS:

- bán kính bảo vệ = 51m (tại độ cao tiêu chuẩn h =5m, tại vị trí cao trình)

- Có thời gian phóng điện ΔT = 15μs.

2/ STORMASTER ESE 30-SS

- bán kính bảo vệ = 71m (tại độ cao tiêu chuẩn h =5m, tại vị trí cao trình)

- Có thời gian phóng điện ΔT = 30μs.

3/ STORMASTER ESE 50-SS

- bán kính bảo vệ = 95m (tại độ cao tiêu chuẩn h =5m, tại vị trí cao trình)

- Có thời gian phóng điện ΔT = 50μs.

4/ STORMASTER ESE 60-SS

- bán kính bảo vệ = 107m (tại độ cao tiêu chuẩn h =5m, tại vị trí cao trình)

- Có thời gian phóng điện ΔT = 60μs.
