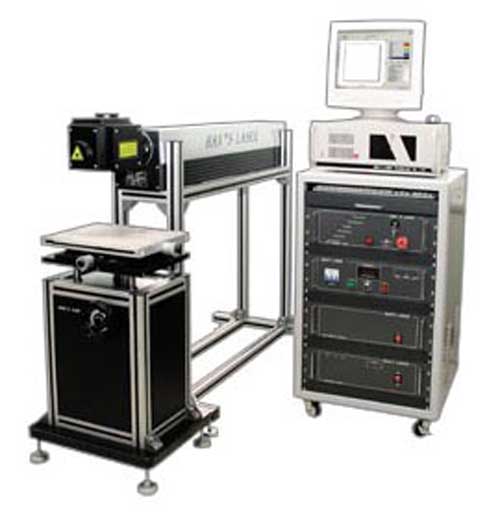

Introduction/ Giới thiệu:

• Patterns that are marked by lasers are exact representations of computer-designed graphics. Any computer graphic that is compatible with our software can be reproduced on the designated surface. Therefore, the functionality of the software determines the systems performance.

• Mô hình được thực hiện bằng laser tái hiện chính xác hình ảnh đồ họa do vi tính thực hiện. Bất kỳ hình ảnh đồ họa do vi tính thiết kế tương thích với phần mềm của chúng tôi có thể được tái hiện lại trên bề mặt đã được tạo ra. Do đó, chức năng của phần mềm này quyết định sự vận hành của hệ thống.

Product features/ Đặc trưng sản phẩm:

• High laser output power and can be controlled by electricity current, software etc.
• Can mark characters or graphics with any depth that is less than 0.3mm.
• Galvonmirror scanning system is installed, high speed, high accuracy and stable.
• Robust software system:Fine marking lines; 1/4 of the diameter of one piece of human hair.
• Low in process cost, no need for inks or printing consuming materials.

• Công suất laser cao, có thể được kiểm soát bằng dòng điện, phần mềm.
• Có thể đánh dấu các điểm hay đồ hoạ với độ sâu < 0.3mm
• Lắp đặt hệ thống quét tốc độ cao, chính xác và ổn định.
• Hệ thống phần mềm: tạo đường nét đẹp, đường kính bằng 1/4 đường kính sợi tóc.
• Chi phí thấp, không cần mực hay nguyên liệu in.

Applications & materials/ Ứng dụng và chất liệu:

• The system can mark any graphical patterns, LOGO, text and any other information. It has the advantages of clear and fine marking lines and never wearing out.
• The software can automatically produce journal number, bar code for the productions that needs identification labeling.
• The laser marking has the advantages of poisons free, pollution-free and high efficiency, very suitable for the modern automatic production and environmental-friendly.
• Can adjust the marking depth as required. It is flexible for multi-layer material marking.
• Can mark metal surfaces and many non-metal materials, widely used in electrical components, integrated chips, electric appliance, communication equipments, tools, precise machinery, glass frames, clocks and watches, accessories, automotive accessories, plastic buttons, construction material, packaging, PVC pipes and medical instrument processing and manufacturing.

• Hệ thống có thể tạo ra bất cứ mô hình đồ hoạ nào, logo, văn bản và các thông tin khác. Có lợi thế trong việc tạo ra các đường rõ, đẹp.
• Phần mềm có thể tự động tạo ra các số thứ tự, mã cho những sản phẩm cần có mác phân biệt.
• Cơ chế hoạt động của thiết bị có lợi thế không độc hại, không gây ô nhiễm, hiệu quả cao, thích hợp cho lĩnh vực sản xuất tự động hoá hiện đại, thân thiện với môi trường.
• Có thể điều chỉnh mức độ sâu theo ý muốn. Có thể thực hiện với các loại chất liệu nhiều lớp.
• Có thể thực hiện trên bề mặt kim loại và phi kim loại, được ứng dụng rộng rãi cho các thiết bị điện, chip điện tử, sản phẩm điện ứng dụng, công cụ giao tiếp, máy chính xác, khung kính, đồng hồ, sản phẩm tự động hóa, nút nhựa, vật liệu xây dựng, đóng gói, ống PVC, và sản xuất dụng cụ y tế.

Technical date/ Thông số kỹ thuật:

• Max. laser average power/ Công suất laser trung bình: 50W
• Wavelength/ Bước sóng: 1064nm.
• Beam quality M2/ Chất lượng tia sáng: <10(CW power 50W)
• Q frequency/ Tần suất Q: 1-50kHz
• Marking area/ Diện tích thực hiện: 50mmx50mm
• Marking speed/ Tốc độ thực hiện: 250 characters/s, (arial,character height:1mm)/ font arial, độ cao 1mm.
• Min. line width/ Độ rộng đường tối thiểu: 45um, 70um
• Min. character size/ Cỡ ký tự tối thiểu: 0.4mm
• Repetition rate/ Tỷ lệ lặp lại: ≤30kHz
• Power consumption/ Điện áp tiêu thụ: 5KW
• Supply voltage/ Điện áp cung cấp: 380V / 50Hz / 20A
• Dimensions/ Kích thước:

Optical system: 1575mm×190mm×230mm

Control system/ Hệ thống điều khiển: 655mm×555mm×780

Cooling system/ Hệ thống làm mát: 800mm×310mm×670mm
