THANH DẪN ĐIỆN BUSWAY PPB SỬ DỤNG CHO CÁC TÒA NHÀ CAO TẦNG VÀ CÔNG TRÌNH CÔNG NGHIỆP.

1- Tiêu chuẩn sản xuất:
Tất cả các sản phẩm PPB Busway (Power Plug Busduct) đã được kiểm định Full type test của KEMA đáp ứng và được chứng nhận theo những tiêu chuẩn:
- BS EN 60529
- BS EN 60439-1, 60439-2
- IEC 60529
- IEC 60439-1, 60439-2
- UL 857
- CSA 857
- CSA C22.9 NO.27-94
- NEMA BUI
- JIS 8364.

CÁC THÀNH PHẦN CỦA HỆ THỐNG:

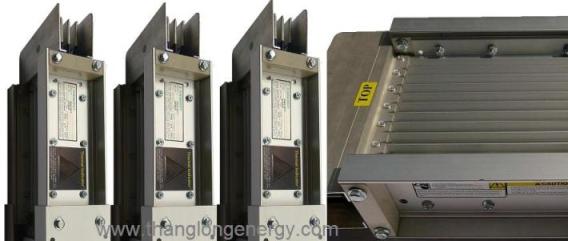

1- Lớp vỏ (Housing):
Lớp vỏ Powerduct được làm bằng hợp kim nhôm-được xử lý anode bề mặt (chống rỉ sét, ăn mòn vĩnh viễn- rất phù hợp với các công trình gần biển), với cánh tản nhiệt ở hai mặt trên và mặt dưới. Những đặc điểm riêng biệt của lớp vỏ:
- Rất gọn, nhẹ và có độ bền cao.
- Trở kháng thấp.
- Tản nhiệt nhanh.
- Dùng để nối đất cho hệ thống.
- Không bám bụi.
- Không bị bị ăn mòn.
- Không tạo ảnh hưởng từ, chống lại lực điện động

2- Mối nối (Bridge Type Joint Stack):
Điểm kết nối giữa hai thanh dẫn có dạng cầu nối, có đặc điểm là 1 đinh ốc đơn có 2 đầu ren. (Đinh ốc bằng thép có độ bền cao, cùng với vòng đệm lò xo có đàn hồi sẽ cung cấp lực ép đều nhau xuống các diện tích tiếp xúc để bảo đảm độ tiếp xúc điện là tuyệt đối và giảm điện trở tiếp xúc). Một số nét đặc trưng của bộ phận kết nối:
- Khoảng cách cho phép điều chỉnh ±10.5mm
- Đầu ren phía ngoài của đinh ốc sẽ đứt khi đủ lực siết 68N (lực đạt chuẩn).
- Ốc siết khớp nối được cấu tạo bằng thép mạ Crom, chịu được lực căng, lực kéo.
- Dễ dàng lắp đặt.

3- Thanh dẫn (Bus Bars) và công nghệ cách điện (Insulation):
- Có 2 loại thanh dẫn : bằng đồng (Cu) và bằng Nhôm (Al)
- Thanh dẫn bằng đồng, với độ tinh khiết 99.99%.
- Thanh dẫn bằng nhôm, có đặc tính dẫn điện đạt hơn 55% theo tiêu chuẩn IACS.
- Cả hai loại thanh dẫn bằng nhôm và bằng đồng đều được mạ thiếc (hoặc mạ bạc) trên tất cả các bề mặt tiếp xúc.
- Thanh busway được cấu tạo kiểu bánh sandwich (các thanh dẫn được ép chặt vào nhau), loại bỏ các bọt khí tồn tại giữa các thanh. Điều này làm giảm trở kháng (dẫn đến giảm sụt áp) , tăng khả năng tản nhiệt.
- Các thanh dẫn được cách điện với nhau bằng bột epoxy (bột epoxy được phun đều lên toàn bộ bề mặt của thanh busbar, sau đó thanh busbar sẽ được gia nhiệt, bột epoxy nóng chảy sẽ bám chặt vào thanh busbar, loại bỏ các bọt khí).
- Epoxy chống thấm nước (chống ẩm), chống rỉ sét, chống tác động cuả các chất hoá học.
- Sử dụng Lớp cách điện Epoxy - class H chịu được nhiệt độ lên tới 180⁰C.
- Thanh dẫn có khả năng tải dòng từ 400A đến 6300A, làm việc với điện áp 660V.
- Khi thanh dẫn hoạt động đầy tải trong điều kiện 95% độ ẩm, nhiệt độ làm việc lớn nhất là 40 độ C, không vượt quá 55 độ C.

4- Chỉ số bảo vệ chống thâm nhập (IP):
Chỉ số IP được đánh giá theo tiêu chuẩn IEC 539:
- Thanh dẫn Feeder với tiêu chuẩn IP-68, sử dụng ngoài trời, có thể ngâm hoàn toàn trong nước.
- Thanh dẫn Plug In Type với tiêu chuẩn IP-55 sử dụng trong nhà, chống tác động của nước phun.

5- Thanh dẫn và Điểm mở (Busway and Plug In Hole):
- Thanh Busway tiêu chuẩn dài 3050 mm. Độ dài thanh dẫn có thể sản xuất theo yêu cầu thiết kế.
- Có 2 loại thanh dẫn:
+ Feeder- thanh dẫn không có điểm mở,
+ Plug In Type- thanh dẫn có sẵn 2 điểm mở (1 cho tiêu thụ và 1 dành cho dự phòng).

- Trên một thanh dẫn tiêu chuẩn cho phép tối đa 10 điểm mở trên cả 2 mặt thanh dẫn. Khoảng cách tối thiểu giữa các điểm mở là 610 mm.
- Các điểm mở được bảo vệ bằng các nắp che có bản lề, có thể đóng mở dễ dàng.
- Chỉ số IP2X bảo vệ chống ngón tay chạm vào, mức độ an toàn theo các tiêu chuẩn IEC 529, BS EN 60439-1, 2 và BS EN 60529.

6- Tủ lấy điện (Plug in Unit):
Thiết bị bảo vệ an toàn:
- Khóa cơ khí kết nối liên động với cửa tủ luôn ở vị trí “ON”, không cho phép tháo rời tủ khi hệ thống đang hoạt động.
- Vỏ tủ được nối đất khi gắn lên thanh dẫn.
- Kích thước tủ nhỏ gọn và dễ dàng lắp đặt.

7- Chỉ báo nhiệt ( Thermal Indicator):
- Khi hệ thống hoạt động bình thường, nhiệt độ sẽ dưới mức 50⁰C. Miếng dán không đổi màu.
- Trường hợp có sự cố khiến nhiệt độ hệ thống thanh dẫn tăng lên quá 50 ⁰C, miếng chỉ báo nhiệt sẽ chuyển sang màu vàng và hiển thị số 50. Người vận hành rất dễ dàng nhận biết và giải quyết kịp thời. Tuổi thọ miếng chỉ báo nhiệt rất cao. Có khả năng hiển thị 10.000 lần.
