Xích con lăn công nghiệp (xích truyền động)
Tổng lượt truy cập: 14237 - Cập nhật: 12/9/2024 12:03:00 PM

Giá bán:
Kích thước bao bì (drc): 000 mm
Trọng lượng: 0 kg
Công ty TNHH SX&TM NASAII
Đại diện doanh nghiệp: Đỗ Phú Lâm Địa chỉ e-mail: sales@nasaii.com Địa chỉ: 4-TT12, Khu đô thị Văn Phú - Quận Hà Ðông - Hà Nội - Vietnam Số điện thoại: 0988567327 Số Fax: 84.4.
Gửi cho bạn bè \| Báo tin xấu

Thông số kỹ thuật:
Xích con lăn công nghiệp tiêu chuẩn ANSI, DIN, BS, JIS. Sản xuất tại Nhật, Đức và Trung Quốc.

Các dạng xích không có trong bảng trên xin vui lòng liên hệ với nhà cung cấp để có thông tin chi tiết.

XÍCH CON LĂN BƯỚC NGẮN (SERIES A)

Loại xích con lăn và chốt đơn

- Dải bước xích: 4.76 - 76.20 mm

- Đường kính con lăn: 2.48 - 47.63 mm

- Khoảng cách má trong: 2.38 - 47.35 mm

- Đường kính chốt: 1.62 - 23.81 mm

- Chiều dài chốt(Max): 6.90 - 103.00 mm

- Chiều sâu lòng xích: 4.30 - 72.39 mm

- Chiều dày má: 0.60 - 9.50 mm

- Độ bền kéo giới hạn min: 1.8 - 510.3 KN (409 - 115977 LB)

- Cường độ kéo trung bình: 2.0 - 622.5 KN

- Trọng lượng / mét 0.08 - 23.2 kg/m

XÍCH CON LĂN BƯỚC NGẮN (SERIES A)

Loại xích 2 dãy con lăn và chốt

- Dải bước xích: 6.35 - 76.20 mm

- Đường kính con lăn: 3.30 - 47.63 mm

- Khoảng cách má trong: 3.18 - 47.35 mm

- Đường kính chốt: 2.31 - 23.81 mm

- Chiều dài chốt(Max): 15.0 - 190.80 mm

- Chiều sâu lòng xích: 6.00 - 72.39 mm

- Chiều dày má: 0.80 - 9.50 mm
- Khoảng cách tâm dãy: 6.40 - 87.73 mm

- Độ bền kéo giới hạn min: 7.0 - 1020.6 KN (1591 - 213955 LB)

- Cường độ kéo trung bình: 8.6 - 1255.3 KN

- Trọng lượng / mét 0.28 - 45.23 kg/m

XÍCH CON LĂN BƯỚC NGẮN (SERIES A)

Loại xích 3 dãy con lăn và chốt

- Dải bước xích: 6.35 - 76.20 mm

- Đường kính con lăn: 3.30 - 47.63 mm

- Khoảng cách má trong: 3.18 - 47.35 mm

- Đường kính chốt: 2.31 - 23.81 mm

- Chiều dài chốt(Max): 21.5 - 278.6 mm

- Chiều sâu lòng xích: 6.00 - 72.39 mm

- Chiều dày má: 0.80 - 9.50 mm
- Khoảng cách tâm dãy: 6.40 - 87.73 mm

- Độ bền kéo giới hạn min: 10.5 - 1530.9 KN (2386 - 347932 LB)

- Cường độ kéo trung bình: 12.6- 1756.5 KN

- Trọng lượng / mét 0.44 - 71.60 kg/m

XÍCH CON LĂN BƯỚC NGẮN (SERIES A)

Loại xích nhiều dãy con lăn và chốt (4 dãy, 5 dãy, 6 dãy và 8 dãy)

- Dải bước xích: 12.70 - 38.10 mm

- Đường kính con lăn: 7.95 - 22.23 mm

- Khoảng cách má trong: 7.85 - 25.22 mm

- Đường kính chốt: 3.96 - 11.10 mm

- Chiều dài chốt(Max): 61.00 - 190.80; 75.5 - 236.1; 89.8-282.0; 118.5-372.8 mm

- Chiều cao má xích: 12.00 - 35.70 mm

- Chiều dày má: 1.50 - 4.80 mm
- Khoảng cách tâm dãy: 14.38 - 45.44 mm

- Độ bền kéo giới hạn min: 56.40 - 508; 70.5-635; 84.6-762; 112.8 - 1016 KN
- Cường độ kéo trung bình: 62.4 - 1176 KN

- Trọng lượng / mét 2.57 - 47.07 kg/m

XÍCH CON LĂN BƯỚC NGẮN (SERIES A)

Loại chịu ăn mòn/ Mạ kẽm, Niken, Dacromet bề mặt

- Dải bước xích: 6.35 - 50.80 mm

- Đường kính con lăn: 3.30 - 29.21 mm

- Khoảng cách má trong: 3.18 - 30.99 mm

- Đường kính chốt: 2.31 - 17.81 mm

- Chiều dài chốt(Max): 8.4 - 71.00 mm

- Chiều sâu lòng xích: 6.00 - 42.00 mm

- Chiều dày má: 0.80 - 7.00 mm
- Độ bền kéo giới hạn min: 3.50 - 250.00 KN (1591 - 213955 LB)

- Trọng lượng / mét 0.28 - 45.23 kg/m

XÍCH CON LĂN CHỊU TẢI LỚN (SERIES A)

- Dải bước xích: 6.00 - 38.10 mm

- Đường kính con lăn: 4.00 - 25.40 mm

- Khoảng cách má trong: 2.80 - 47.35 mm

- Đường kính chốt: 1.85 - 14.63 mm

- Chiều dài chốt(Max): 9.4 - 62.2 mm

- Chiều cao má xích (max): 5.00 - 37.00 mm

- Chiều dày má: 0.90 - 7.20 mm

- Độ bền kéo giới hạn min: 5.00 - 225.4 KN (1591 - 51227 LB)

- Trọng lượng / mét 0.14 - 9.10 kg/m

XÍCH CON LĂN CHỊU TẢI LỚN ĐINH CÀI CHỐT XÍCH (SERIES A)

Loại xích này có 3 loại (1 dãy, 2 dãy và 3 dãy)

Số dãy 1 2 3 Đ.vị

- Dải bước xích: 15.875 - 63.500 19.05 - 63.50 19.05 - 63.50 mm

- Đường kính con lăn: 10.16 - 39.68 11.91 - 39.68 11.91 - 39.68 mm

- Khoảng cách má trong: 9.40 - 37.85 12.57 - 37.85 12.57 - 37.85 mm

Đường kính chốt: 5.08 - 19.85 5.94 - 19.85 5.94 - 19.85 mm

- Chiều dài chốt(Max): 24.40 - 93.50 57.70 - 171.80 83.80 - 250.10 mm

- Chiều cao má xích: 15.09 - 60.00 18.00 - 60.00 18.00 - 60.00 mm

- Chiều dày má: 2.42 - 9.50 3.25 - 9.50 3.25 - 9.50 mm

- Khoảng cách tâm dãy: -------------- 26.11 - 78.31 26.11 - 78.31 mm

- Độ bền kéo giới hạn min: 22.20- 353.80 63.60 - 707.60 95.40 - 1,061.40 KN

5,045- 80,409 14,454 -160,818 21,682 - 241,227 LB

- Cường độ kéo trung bình: 30.20 - 444.50 84.50 - 894.90 113.90 - 1,228.20 KN

- Trọng lượng / mét 1.25 - 19.16 3.71 - 38.11 5.54 - 57.06 kg/m

XÍCH CON LĂN CHO NGÀNH DẦU KHÍ (SERIES A)

Loại 1 dãy đến 3 dãy

Số dãy 1 2 3 Đ.vị

- Dải bước xích: 25.40 - 63.50 25.40 - 63.50 25.40 - 63.50 mm

- Đường kính con lăn: 15.88 - 39.68 15.88 - 39.68 15.88 - 39.68 mm

- Khoảng cách má trong: 15.75 - 37.85 15.75 - 37.85 15.75 - 37.85 mm

- Đường kính chốt: 7.92 - 19.85 7.92 - 19.85 7.92 - 19.85 mm

- Chiều dài chốt(Max): 37.55 – 87.20 66.80 - 158.80 96.10 - 249.60 mm

- Chiều cao má xích: 24.10 - 60.30 24.10 - 60.30 24.10 - 60.30 mm

- Chiều dày má: 3.25 - 8.00 3.25 - 8.00 3.25 - 8.00 mm

- Khoảng cách tâm dãy: -------------- 29.29 - 71.55 29.29 - 78.31 mm

- Độ bền kéo giới hạn min: 55.60- 347.50 111.20 - 707.60 166.80 - 1,042.5 KN

12,500- 78,100 25,000 -156,200 37,500 – 234,300 LB

- Trọng lượng / mét 2.60 - 16.15 5.15 - 32.24 7.89 - 56.74 kg/m


	Xem thông tin chi tiết phía dưới

XÍCH CHỐNG CONG DÙNG KÉO CỬA SỔ

Loại P12.75SB

- Bước xích: 12.75 mm

- Đường kính chốt: 7.40 mm

- Chiều dài chốt(Max): 10.65 mm

- Chiều cao má xích: 14.25 mm

- Chiều dày má: 2.50 mm

- Chặn mặt trên xích: 12.80 mm

- Bán kính cong ngang: 500~800 mm

- Bán kính cong trên: 1000 mm

- Trọng lượng / mét 0.69 kg/m

XÍCH CHỐNG CONG DÙNG KÉO CỬA SỔ

Loại P11.5SS

- Bước xích: 11.50 mm

- Đường kính con lăn: 6.00 mm

- Khoảng cách má trong: 3.00 mm

- Đường kính chốt: 3.00 mm

- Chiều dài chốt(Max): 10.80 mm

- Chiều cao má xích: 13.50 mm

- Chiều dày má: 1.50 mm

- KC tâm đến mặt trên xích: 8.50 mm

-Giới hạn bền: 5.50 KN

XÍCH CHỐNG CONG DÙNG KÉO CỬA SỔ

- Bước xích: 12.70 mm

- Đường kính con lăn: 7.75 – 8.51 mm

- Khoảng cách má trong: 4.88 – 7.85 mm

- Đường kính chốt: 3.96 – 4.45 mm

- Chiều dài chốt(Max): 17.8 – 18.2 mm

- Chiều cao má xích: 16.5 – 17.0 mm

- Chiều dày má: 1.5 – 3.1 mm

- KC tâm đến mặt trên xích: 10.5 – 11.0 mm

- Giới hạn bền: 12.0 – 13.8 KN

- Trọng lượng / mét 0.91 – 1.07 kg/m

XÍCH CONG

- Bước xích: 9.525 – 38.100 mm

- Đường kính con lăn: 6.35 – 11.91 mm

- Khoảng cách má trong: 5.72 – 12.57 mm

- Đường kính chốt: 3.05 – 7.90 mm

- Chiều dài chốt(Max): 15.0 – 28.80 mm

- Chiều cao má xích: 8.2 – 18.00 mm

- Chiều dày má: 1.3 – 2.42 mm

- Bán kính cong xích (min): 300 – 800 mm

- Giới hạn bền kéo: 12.0 – 21.8 KN

- Trọng lượng / mét 0.60 – 1.17 kg/m


	XÍCH CONG CÓ TAI GÁ LOẠI 08BSBF5 - Bước xích: 12.7 mm - G: 24.0 mm - C: 9.9 mm - F: 16.0 mm - α: 60⁰.

XÍCH CONG CÓ TAI GÁ LOẠI 50SBF2

- Bước xích: 15.875 mm

- G: 28.0 mm

- C: 5.0 mm

- F: 8.56 mm

- α: 100⁰.

- β: 90⁰.

XÍCH CONG CÓ TAI GÁ LOẠI 40SBF1

- Bước xích: 12.7 mm

- G: 17.8 mm

- C: 9.5 mm

- F: 30.2 mm

- W: 45.5 mm

- h4: 7.5 mm

- d4: 3.3 mm

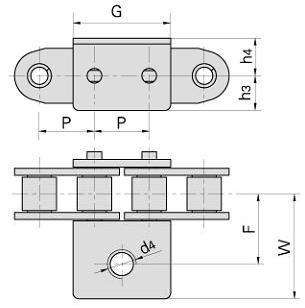

XÍCH CONG CÓ TAI GÁ LOẠI 63SBF2

- Bước xích: 19.05 mm

- G: 33.9 mm

- F: 24.4 mm

- W: 36.4 mm

- h3: 12.0 mm

- h4: 13.0 mm

- d4: M8 mm

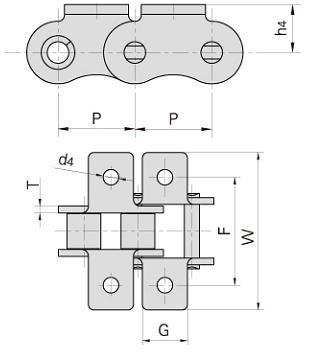

XÍCH CONG CÓ TAI GÁ LOẠI KHÁC

- Bước xích: 15.875 – 31.750 mm

- G: 13.00 – 23.80 mm

- F: 31.75 – 38.10 mm

- W: 46.20 – 56.30 mm

- T: 1.70 – 2.42 mm

- h4: 10.30 – 11.90 mm

- d4: 5.50 – 6.00 mm

XÍCH TRUYỀN ĐỘNG BƯỚC ĐÔI

Mô tả:

- Bước xích 25.40 – 101.60 mm

- Đường kính con lăn 7.95 – 29.21 mm

- Khoảng cách má trong: 7.75 – 30.99 mm

- Đường kính chốt: 3.96 – 17.81 mm

- Chiều dài chốt(Max): 16.60 – 66.00 mm

- Chiều cao má xích: 12.00 – 42.00 mm

- Chiều dày má: 1.50 – 7.00 mm

- Giới hạn bền kéo: 14.10 –250.00 KN

- Trọng lượng / mét 0.42 – 6.72 kg/m

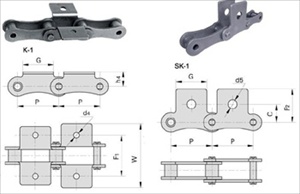

XÍCH TRUYỀN ĐỘNG BƯỚC ĐÔI CÓ TAI GÁ

Mô tả:

- Bước xích P: 25.40 – 76.20 mm

- Chiều rộng tai gá G: 19.10 – 60.00 mm

- Khoảng cách tâm tai gá F1: 25.24 – 76.20 mm

- K/C đầu mép tai gá W: 39.60 –120.00 mm

- K/C tâm chốt –mặt tai gá: h4: 9.10 – 27.80 mm

- Đường kính lỗ tai gá d4: 3.40 – 10.50 mm

- K/C tâm chốt –lỗ tai gá: C: 11.10 – 33.30 mm

- K/C tâm chốt –mép tai gá: F2: 20.50 – 55.50 mm

- Đường kính lỗ tai gá d5: 5.50 – 15.00 mm
